Огнезащитный материал Изоллат -05

Описание

Изоллата-05 – представляет собой суспензию наполнителей, антипиренов в водоэмульсионной полимерной композиции, вспучивающуюся при воздействии высоких температур.

Огнезащитные свойства покрытия Изоллат-05 определяются имеющимися на него сертификатами соответствия и протоколами испытаний, выданными аккредитованными органами по сертификации и испытательными центрами в установленном законом порядке.

Для придания декоративных свойств и повышения атмосферостойкости рекомендуется нанесение поверх огнезащитного покрытия пентафталевых, уретан-алкидных и хлорвиниловых эмалей.

Назначение и область применения

Огнезащитное покрытие «Изоллат-05» предназначено для повышения предела огнестойкости несущих стальных конструкций зданий и сооружений на промышленных, складских и гражданских объектах в т. ч. административного, пищевого, культурного, образовательного и торгово-развлекательного назначения, а также объектах энергетики и добычи.

Покрытие полностью соответствует техническому регламенту о требованиях пожарной безопасности (Федеральный закон от 22.07.2008 № 123-ФЗ) и ГОСТ Р 53295-2009 «Средства огнезащиты для стальных конструкций. Общие требования. Метод определения огнезащитной эффективности». Обеспечивает предел огнестойкости 60, 90, 120 минут ( 4-я, 3-я, 2-я группы огнезащитной эффективности по ГОСТ Р 53295-2009).

Условия эксплуатации покрытия: внутри помещения при температуре воздуха от +5°C до +45°C (кратковременно до +80°C) и относительной влажности до 90% при отсутствии конденсата, контакта с жидкостями и агрессивными средами.

Срок эксплуатации – до 20 лет.

Рекомендации по эксплуатации покрытия в условиях контакта с открытой атмосферой или агрессивными средами даются технологами ООО «Специальные технологии»

Технические характеристики

Краска

Цвет не нормируется                                                     белый, светло серый, оттенок

Массовая доля нелетучих веществ                                        не менее 65%

Время высыхания 1-го слоя до степени 3,при температуре

         +20°C       не менее 2 часа

         +5°C         не менее 4 часов

Толщина слоя краски нанесенного за 1 тех. проход методом безвоздушного распыления (мокрого), при температуре (+20±0,5) °C   не более 1 мм

Внешний вид сухого покрытия                                               матовое покрытие

Цвет покрытия                                                                         белый, светло серый

Обеспечиваемый предел огнестойкости                                R30, R60, R90, R120

Толщина сухого покрытия, нанесенного за 1 тех. проход методом безвоздушного распыления, при температуре (+20±0,5) °C до 0,7 мм

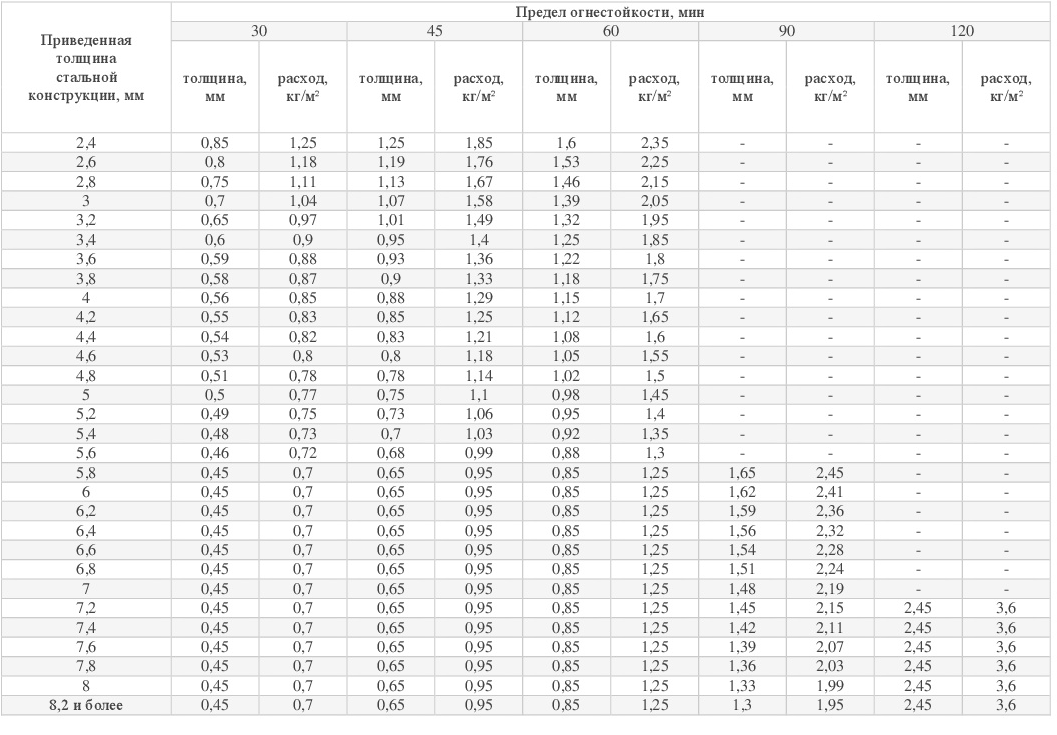

 Расход и огнезащитная эффективность

Практический расход может варьироваться в зависимости от условий нанесения, выбранных настроек оборудования, сложности конструкции, подготовки поверхности и других факторов.

Технология нанесения покрытия

1.  Грунтование

Грунтовочные работы производятся в соответствии с технической документацией производителя грунтовки.

Подготовка поверхности под грунтование – обеспечить степень очистки поверхности металла до степени 2 по ГОСТ 9.402, обезжирить до степени 1 по ГОСТ 9.402 (если иное не указано в технической документации производителя грунтовки).

Загрунтованные поверхности готовы к нанесению огнезащитной краски при высыхании грунтовки до степени 7 по ГОСТ 19007.

 1.Нанесение огнезащитной краски

2.1. Контроль грунтовочного покрытия

По акту выполненных работ проверяется соответствие марки грунтовки системе огнезащитного покрытия

(Приложение 1).

Визуальная оценка состояния грунтовочного покрытия – повреждения, дефекты, следы коррозии не допускаются.

Определение степени высыхания грунтовочного покрытия – не менее степени 7 по ГОСТ 19007. Не полностью полимеризованное грунтовочное покрытие может отслаиваться при нанесении огнезащитной краски, что является дефектом.

Определения толщины грунтовочного покрытия осуществляется в соответствии с п. 3 данного раздела технологического регламента. Толщина должна соответствовать указанной в системе огнезащитного покрытия (Приложение 1).

Определение адгезии грунтовочного покрытия к металлу – не более 1 балла по методу решетчатых надрезов по ГОСТ 15140.

Все дефекты и повреждения грунтовочного покрытия должны быть полностью устранены в соответствии с технической документацией производителя материала до начала нанесения огнезащитной краски.

2.2. Подготовка к нанесению

Входной контроль документации:

?     Заверенные копии сертификатов соответствия;

?      Паспорта качества;

?      Соответствие маркировки на таре сопроводительной документации;

?      Срок годности краски;

?   Целостность тары и упаковки (применение краски из поврежденной тары не допускается);

?    Внешний вид краски в соответствии с п. 3 данного раздела технологического регламента.

Подготовка поверхности – очистить от пыли и других загрязнений, обезжирить до степени 1 по ГОСТ 9.402 растворителем ксилол (ГОСТ 9410), 646 (ГОСТ 18188) или Р-4, Р-5 (ГОСТ 7827).

Краска перемешивается низкооборотным миксером (не более 300 мин-1) или вручную до однородного состояния. Излишняя интенсивность перемешивания насыщает краску воздухом, что может приводить к дефектам покрытия (кратерам).

Краска поставляется в готовом виде для нанесения безвоздушным распылением. Разбавление не рекомендуется. При необходимости допускается разбавление до 5% от объема краски растворителем ксилол по ГОСТ 9410. Использование других растворителей не допускается!

Перед использованием оборудование должно быть тщательно промыто от следов других ЛКМ растворителем ксилол по ГОСТ 9410. Использование других растворителей не допускается!

2.3. Нанесение огнезащитного покрытия

Необходимые условия для производства работ по нанесению и сушки покрытия:

?     Температура воздуха от +5°С до +35°С;

?     Относительная влажность воздуха до 90%;

?     Отсутствие атмосферных осадков;

?     Температура поверхности выше точки росы не менее чем на 3°С;

?     Соответствие температур краски и окружающей среды.

Нанесение осуществляется аппаратами безвоздушного распыления поршневого типа с давлением 20-25 мПа и расходом не менее 4 л/мин. Фильтр – 30 Mesh. Выбор сопла осуществляется с учетом доступности и геометрических размеров окрашиваемой конструкции, диаметром 0,48-0,68 мм и углом распыла от 20 до 50° (пример маркировки сопла: 327 – угол 30°, диаметр 0.027" (0,68 мм)). Параметры являются рекомендуемые, могут отличаться в ту или иную сторону в зависимости от возможностей используемого оборудования, конфигурации обрабатываемых конструкций и температурных условий нанесения.

В труднодоступных местах допускается использование кисти.

Нанесение производится послойно до необходимой толщины, указанной в проектной документации. Нанесение следующего слоя допускается только при высыхании предыдущего до степени 3 по ГОСТ 19007. Толщина мокрого слоя не должна превышать 1 мм.

Контроль качества покрытия и толщины каждого слоя осуществляется в соответствии с п. 3 данного раздела технологического регламента. Все выявленные дефекты должны быть устранены до начала последующих работ.

Окончательное формирование огнезащитного покрытия осуществляется в течение 5-15 суток, в зависимости от условий и количества слоев.

Транспортировка и хранение

Изоллат-05 не является опасным грузом и может транспортироваться (при температуре не ниже плюс 4 ºС) всеми видами крытого транспорта в соответствии с правилами, действующими на данном виде транспорта по ГОСТ 9980.5-86:

-железнодорожным транспортом в соответствии с «Правилами перевозки грузов» и «Техническими условиями перевозок и крепления грузов МПС», 1983 г.;

-автомобильным транспортом в соответствии с общими правилами перевозки грузов автотранспортом, утвержденными Министерством автомобильного транспорта, Москва, 1984.

Изоллат-05 хранят в упакованном виде при температуре не выше плюс 45 ºС в закрытом складском помещении с общеобменной вентиляцией на расстоянии одного метра от нагревательных приборов, в герметичной пластмассовой или металлической таре.
